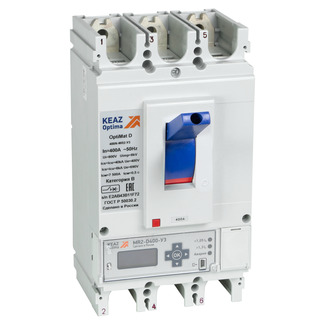

OptiMat D630N-MR2-У3 (артикул 144413)
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.
Важно:
- Мы работаем только с юридическими лицами
- Оплата безналичным банковским переводом
- Возможна отправка транспортными компаниями
Цена
162 600 руб.
На складе
-
ДоставкаТранспортными компаниями по России
-
КонсультацииПозвоните и мы поможем с выбором товара
-
Оплата по счетуМы работаем только с юр.лицами
-
Выгодные предложенияСкидки от объема заказа
Основные характеристики
Классификация
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик - Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 140
- Габариты изделия: Высота (мм): 256
- Габариты изделия: Глубина (мм): 167
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 630 Ток, при котором устройство работает в нормальных условиях.
- Диапазон регулировки теплового расцепителя (А): 0,4-1In Этот параметр позволяет провести более точную настройку автоматического выключателя.
- Частота тока (Гц): 50 Количество колебаний переменного тока в секунду.
- Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный - Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА): 8 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
- Предельная коммутационная способность переменного тока Icu (кА)2: 40 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
- Вспомогательные (свободные) контакты: Нет Вспомогательные контакты указывает на положение контактов автоматического выключателя.
- Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
- Уставка расцепителей токов короткого замыкания: 1,5-10In Порядок кратности номинальному току, при котором срабатывает расцепитель.
- Рабочий диапазон сетевого напряжения (В): 24-690 Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
- Регулировка максимальных расцепителей тока: да Этот параметр позволяет провести более точную настройку автоматического выключателя.
- Вид расцепителей: электронный
- Номинальное напряжение изоляции Ui (В): 800 Характеризует изоляционные свойства аппарата.
- Номинальное импульсное напряжение Uimp (кВ): 8 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
- С расцеплением под напряжением: да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
- Тип расцепителя: MR2.0
- Контрольная температура (°С): 30
- Номинальный продолжительный ток Iu (А): 630
- Диапазон краткосрочной задержки расцепителя короткого замыкания (с): 0-0,4
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
- Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
- Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 40
- Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 8
- Уставки рабочего тока расцепителя IR (А): 250;270;290;310;330;350;370;390;410;430;450;470;490;510;530;550;570;590;610;630
- Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5;1;2;4;OFF
- Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2;4;8;16;OFF
- Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
- Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 7000
- Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1;Мгн.
- Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 120
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2 х (6 х 32)
- Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).
- Тип подключения: болтовое соединение
- Подходит для монтажа на DIN-рейку: нет
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP30 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
- Диапазон рабочих температур (˚С): от -40°С до +70°С
- Комплексная защита от замыканий на землю: нет
- Категория применения: B
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
- Тип элемента управления: рычажковый (перекидной рычаг)
- Возможность установки индикатора отключения: да
- Моторный привод встроенный: нет
